О продукте
Беспрожиговые методы предварительного ОМП (ARC, ICM, DECAY), прожиг, точное ОМП кабелей акустическим и индукционным методами, определение трассы, выбор кабеля из пучка, поиск повреждений оболочки.
Сферы возможного применения
Энергетика и электроснабжение
Промышленные предприятия
Строительство и монтаж энергообъектов
Аварийно-восстановительные работы
Основные возможности
- Испытание силовых кабельных линий и оборудования подстанций переменным напряжением промышленной частоты 50 Гц до 50 кВ, выпрямленным напряжением до 70 кВ.
- Измерение сопротивления изоляции, напряжением до 2,5 кВ.
- Предварительное определение места повреждения кабеля с использованием следующих методов:
- Метод рефлектометрии TDR;
- Импульсно-дуговой ударный метод (ARC);
- Метод колебательного разряда со связью по току (ICE);
- Метод колебательного разряда со связью по напряжению (Decay);
- Прожиг/дожиг изоляции.
- Точное определение места повреждения кабельной линии:
- Акустическим методом;
- Индукционным;
- Потенциальным.
- Определение трассы кабельной линии.
- Определение глубины залегания кабельной линии.
- Выбор кабеля из пучка.
- Определение места повреждения оболочки кабеля.
Оборудование лаборатории условно подразделяется на основное (монтируемое) и дополнительное (не монтируемое) оборудование. Лаборатория имеет модульное построение, приборы при необходимости работают независимо друг от друга.
СКАЧАЙТЕ ПОДРОБНУЮ ДОКУМЕНТАЦИЮ
По передвижной ЭТЛ
Комплектация
Автомобиль ГАЗЕЛЬ НЕКСТ (A31R32) с переоборудованием
Стол-стойка типа Eurodesk
Блок управления
Сетевой блок
Блок низковольтных подключений СКАН-1
Блок подключения с устройством разряда и заземления
Устройство оперативного питания систем
Блок автоматических выключателей
Блок контроля заземления
Разделительный трансформатор
Полуавтоматическая система переключений (3Ф)
ВИУ-70/50 высоковольтная установка 70/50 кВ
ПУ-90 прожигающая установка (15кВ/90А/8 ступеней)
ГВИ-32/2000 генератор высоковольтных импульсов (8/16/32кВ, 2000 Дж)
Согласующие устройства (ARC, ICM, DECAY)
ПК-2500 поисковый комплект
Рейс-405 рефлектометр
Е6-32 мегаомметр
Курвиметр (дорожное колесо)
Система кабельных барабанов и кабелей 30 м
Комплект средств индивидуальной защиты
Руководство по эксплуатации + схемы
Паспорт
Гарантийный талон «Энергоскан» (24 месяца)
Технические характеристики
Элемент | Характеристики |
Стол-стойка |
Несущая конструкция служит для размещения модулей и блоков. Также является рабочим местом оператора. Тип стойки: Eurodesk. Стойка выполнена в 19-ти дюймовом исполнении с возможностью установки оборудования, рассчитанного для установки в 19” формат. Дополнительно стойка Eurodesk выполняет функцию рабочего стола. |
Блоки управления и безопасности |
— Блок управления — Сетевой блок — Блок низковольтных подключений SCAN-1 — Блок подключения с устройством разряда и заземления — Устройство оперативного питания систем — Блок автоматических выключателей — Блок контроля заземления — Разделительный трансформатор — Полуавтоматическая система переключений (1Ф) — Система безопасности и сигнализации |
Высоковольтная испытательная установка ВИУ-70/50 |
— Номинальное напряжение питания – 220 В — Максимальное напряжение (50 Гц) – 50 кВ — Максимальное выпрямленное напряжение – 70 кВ — Мощность установки – от 3 кВА — Погрешность измерений – 3% |
Генератор высоковольтных импульсов ГВИ-32/2000 |
— Номинальное напряжение питания – 22 0В — Максимальная потребляемая мощность – 3,5 кВА — Максимальное напряжение – 32 кВ — Количество ступеней – 3 (8,16,32 кВ) — Максимальная запасаемая энергия – 2000 Дж — Периоды следования импульсов – 3 и 6 сек, одиночный |
Блоки связи |
— БЛОК ИД-40 (Импульсно-дуговой метод, ARC) — БЛОК ДН-80 (Метод колебательного разряда по напряжению, DECAY) — БЛОК ДТ-50 (Метод колебательного разряда по току, ICM) |
Прожигающая установка ПУ-90 |
— Питание – 220 (+-10%) / 45-60 Гц — Максимальная потребляемая мощность – 5,75 кВА — Максимальное напряжение – 15 кВ DC; — Максимальный ток – 90А — Количество ступеней – 8 шт Ступени: — переменный ток, ступень 60 В / 92 А (110 А макс) — переменный ток, ступень 230 В / 23 А — переменный ток, ступень 500 В / 11 А — переменный ток, ступень 1500 В / 3,5 А — переменный ток, ступень 2 600 В / 2 А — постоянный ток, ступень 5 000 В / 1 А — постоянный ток, ступень 8 500 В / 0,65 А — постоянный ток, ступень 15 000 В / 0,35 А |
Рефлектометр РЕЙС-305
|
— Диапазоны расстояний – от 0 до 51 км — Напряжение импульса – от 7 В до 25 В — Частота дискретизации — 200 МГц — Внутренняя память – 500 рефлектограмм Поддерживаемые методы: — Рефлектометрия (TDR) — Импульсно-дуговой (ARC) — Колебательного разряда по току (ICM) — Колебательного разряда по напряжению (DECAY) |
Индукционный поисковый комплект ПКИ-2500 |
Генератор стационарный: — Частоты – 1024 / 2048 (Гц) — Вых. мощность – 2500 Вт — Макс. вых. ток – 50 А Генератор переносной: — Частоты – 273 / 2187,5 / 6562,5 / 26250 Гц — Вых. мощность – 10 Вт Приемник: — Частоты – 273 / 1024 / 2048 / 2187,5 / 6562,5 / 26250 Гц — Максимально определяемая глубина залегания трассы — 6 м — Точность определения глубины – 1 ± 5% + 10 см — Точность отыскания – 10 см — Время работы от АКБ – 20 ч — Масса приемника – 0,65 кг В комплекте: — Акустический датчик — Контактные штыри — Клещи для определения «своего» кабеля |
Система кабельных барабанов и кабелей
|
Система выполнена в виде кабельных барабанов на стальной раме с тормозным устройством. Система включает в себя следующие барабаны с кабелями: — Барабан с высоковольтным экранированным кабелем для испытания выпрямленным напряжением до 70 кВ – 3 х 30 м — Барабан с сетевым кабелем – 30 м — Барабан с кабелем рабочего заземления 10 мм2 – 30 м — Барабан с кабелем защитного заземления 16 мм2 (с клипсами токосъема) – 30 м — Барабан с проводом для испытаний переменным напряжением промышленной частоты – 30 м (установлен на диэлектрическую стойку, с возможностью испытаний без полного разматывания провода) |
Дополнительное оборудование |
— Комплект СИЗ: каски (2 шт), перчатки (2 пары), диэлектрические боты (2 пары), диэлектрический коврик (1 шт), указатель напряжения до 1 кВ (1 шт), указатель напряжения до 35 кВ (1 шт), ШО10 (1 шт), ШО35 (1 шт) — Мегаомметр Е6-32 — Курвиметр (дорожное колесо) — Стойки для вывешивания кабеля (5 шт) |
ПЯТЬ ПРИЧИН КУПИТЬ ЭТЛ В ЭНЕРГОСКАН
Доступная цена
Полуавтоматические ЭТЛ имеют более привлекательную стоимость по сравнению с
цифровыми, что делает их доступными для небольших компаний и начинающих предприятий.
1
Простота использования
Эти системы требуют меньше навыков и знаний для работы, что упрощает их
эксплуатацию и обучение персонала
2
Скорость выполнения
Полуавтоматические ЭТЛ могут обеспечивать высокую скорость выполнения
задач, особенно при наличии опытного оператора, что сокращает время на проведение испытаний
3
Высокая ремонтопригодность
В случае поломки, полуавтоматические ЭТЛ проще и дешевле
ремонтировать, что снижает время простоя и затраты на обслуживание
4
Надежность
Несмотря на отсутствие полной автоматизации, полуавтоматические системы часто демонстрируют высокую надежность и долговечность благодаря своей простоте
5
Компания ЭНЕРГОСКАН производит широкий спектр электролабораторий и оборудования для энергетики. Ознакомьтесь с нашим предложением по оборудованию.
Вопрос-Ответ
Какие основные функции выполняет СКАН-1МЭ?
СКАН-1МЭ – это передвижная электролаборатория, предназначенная для диагностики кабельных линий и электрооборудования. Основные функции:
- Измерение сопротивления изоляции и петли «фаза-ноль».
- Проверка цепи между заземляющими элементами.
- Испытание кабелей повышенным напряжением.
- Поиск повреждений в кабельных линиях.
- Анализ качества электроэнергии.
На каком автомобиле установлена лаборатория?
Электролаборатория СКАН-1МЭ смонтирована на шасси ГАЗель NEXT, что обеспечивает:
- Хорошую проходимость и мобильность.
- Удобство работы в городских условиях.
- Достаточное пространство для оборудования и оператора.
Какое оборудование входит в комплектацию?
В стандартный комплект входят:
- Мегаомметры и микроомметры.
- Приборы для измерения параметров заземления.
- Генераторы для поиска повреждений кабеля.
- Осциллографы и анализаторы качества электроэнергии.
- Компьютер с ПО для обработки данных.
Какие есть варианты оплаты и доставки?
Мы предлагаем:
- Оплату по безналичному расчету (с НДС).
- Доставку по России и СНГ (возможен самовывоз).
- Рассрочку и кредитование через банки-партнеры.
Есть ли обучение для работы с СКАН-1МЭ?
Да! Мы предоставляем:
- Подробную инструкцию по эксплуатации.
- Техническую поддержку 24/7.
- Возможность обучения ваших специалистов (очно или онлайн).
Закажите бесплатную консультацию по передвижной ЭТЛ
Антон — Ведущий специалист по передвижным электролабораториям.
Уже 5 лет помогает подбирать ЭТЛ.
Выслушаем и вникнем с сущность вашей ситуации
Расскажем про гарантии
Сориентируем по срокам и стоимости
Бесплатная консультация и подбор решения
Наши эксперты помогут выбрать оптимальную комплектацию под ваши задачи – просто оставьте заявку, и мы перезвоним!
О компании Энергоскан
Энергоскан — российская компания с 20-летним опытом в энергоаудите, тепловизионном контроле и внедрении систем автоматизированного мониторинга энергопотребления. Мы обеспечиваем снижение затрат на энергию, предотвращение аварий и повышение экологической безопасности предприятий с помощью цифровых решений и анализа данных в режиме реального времени.
1
2
3
Сертификаты и документы
Сборка ЭТЛ
ЕДИНСТВЕННЫЙ ПРОИЗВОДИТЕЛЬ
ЕДИНСТВЕННЫЙ ПРОИЗВОДИТЕЛЬ
ЕДИНСТВЕННЫЙ ПРОИЗВОДИТЕЛЬ
ЕДИНСТВЕННЫЙ ПРОИЗВОДИТЕЛЬ
ЕДИНСТВЕННЫЙ ПРОИЗВОДИТЕЛЬ
ПЕРЕДВИЖНЫХ ЛАБОРАТОРИЙ НА УРАЛЕ
ПЕРЕДВИЖНЫХ ЛАБОРАТОРИЙ НА УРАЛЕ
ПЕРЕДВИЖНЫХ ЛАБОРАТОРИЙ НА УРАЛЕ
ПЕРЕДВИЖНЫХ ЛАБОРАТОРИЙ НА УРАЛЕ
ПЕРЕДВИЖНЫХ ЛАБОРАТОРИЙ НА УРАЛЕ

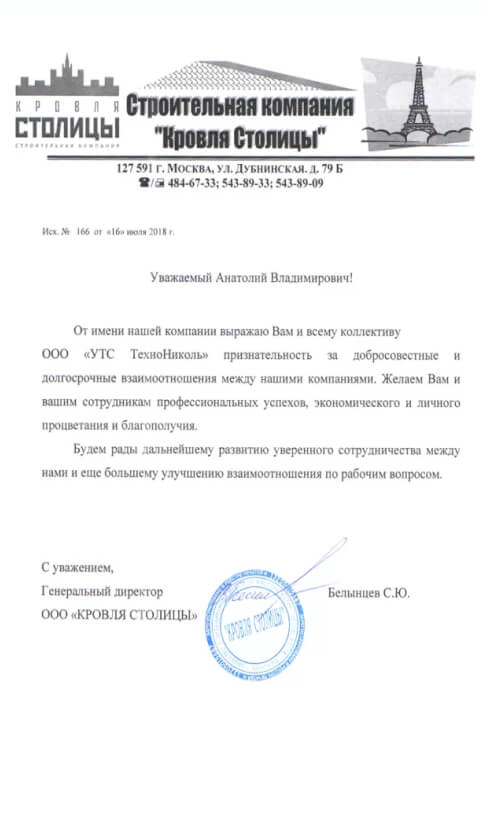

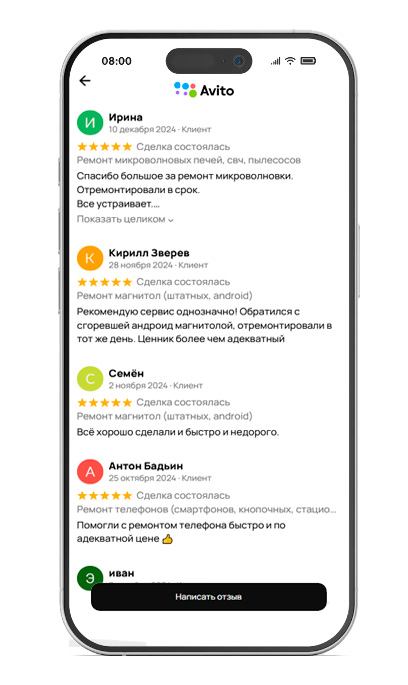

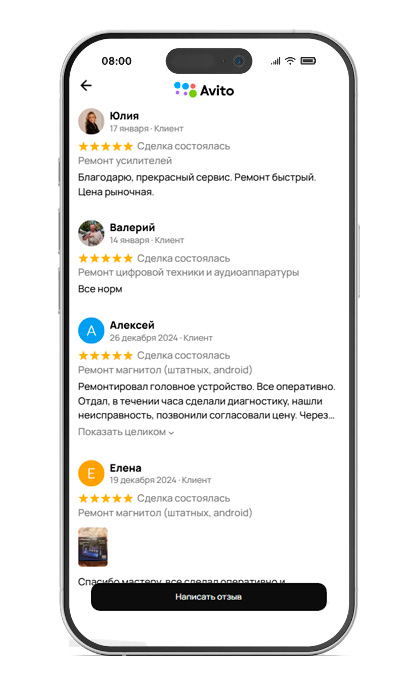

Что говорят о нас клиенты
